Hogyan működik a sugárzó csöves fűtőtest?

Ha egy nagy raktárt, egy repülőgép hangárt vagy egy forgalmas gyári padlót üzemeltet, valószínűleg mennyezetre szerelt fűtési rendszerek alatt sétált, és észrevette, hogy egyes helyiségekben azonnal meleg lesz, míg másokban még jóval azután is hideg van, hogy a termosztát regisztrálja a célhőmérsékletet. Ez a különbség gyakran a hőszállítás módjától függ. A sugárzó csöves fűtőtest nem működik forró levegő fújásával. Ehelyett energiát küld lefelé, hasonlóan a napfényhez, először felmelegíti a padlót, a berendezéseket és az embereket. Ez a cikk lépésről lépésre elmagyarázza, hogyan működik a sugárzó csöves fűtőtest, miért számít ez az energiahatékonyság szempontjából, és hol jelenik meg ugyanez a fizikai elv az igényes ipari kemencekörnyezetben.

Hogyan működik a sugárzó csöves fűtőberendezés: az alapvető működési elv

A működést biztosító kulcselemek

Mielőtt végigmenne a működési sorrenden, segít megismerni egy tipikus gáztüzelésű rendszer fizikai részeit. Az épületek fűtésére használt szabványos sugárzócsöves fűtőtestek tartalmaznak egy égődobozt, ahol a tüzelőanyag és a levegő keveredik és meggyullad, egy hőálló fém sugárzócsövet, amely forró égési gázt szállít, a cső felett egy erősen visszaverő pajzsot, amely a felfelé irányuló sugárzást visszairányítja a padló felé, egy ventilátort vagy fúvóegységet az egyik végén, amely a kipufogógázt átvezeti a rendszeren, valamint biztonsági vezérlőket, például gázszelepet, termosztátot és nyomáskapcsolót. Az egész szerelvény vízszintesen fut több lábbal a mennyezet alatt, gyakran láncokra vagy konzolokra függesztve, az egyik vége felé kissé megdöntve, hogy lehetővé tegye a páralecsapódást.

Lépésről lépésre történő folyamat: az égéstől a kényelmes hőig

Az igazi válasz arra, hogy "hogyan működik a sugárzócsöves fűtőtest" előre látható események láncolatában bontakozik ki, és mindez néhány másodpercen belül megtörténik a termosztát hívása után:

• Gyújtás az égődobozban. A földgáz vagy propán szabályozott arányban keveredik égési levegővel. A gyújtóelektróda kigyullad, és a cső égővégében stabil láng keletkezik. A kipufogógázok hőmérséklete az épület-fűtőegységekben jellemzően 400°C és 900°C közé esik, a tüzelési sebességtől és a csőhossztól függően.
• A fémcső fala felmelegszik. A forró égési gáz végighalad a cső hosszán, és energiát ad át a belső falnak konvekción és közvetlen lángkontaktuson keresztül. A cső anyaga – gyakran alumíniumozott vagy hőálló ötvözött acél – elnyeli ezt az energiát, és kifelé sugározza.
• Az infravörös sugárzás elhagyja a felszínt. A forró csőfelület elektromágneses energiát bocsát ki az infravörös spektrumban. Ez a sugárzás egyenes vonalakban halad át a levegőben, szinte semmilyen energiát nem veszít magának a levegőnek. Nem várja meg, amíg egy ventilátor meleget áraszt a helyiségben.
• A tárgyak és a padlók elnyelik az energiát. Amikor infravörös sugarak érik a betonpadlót, a gépek felületeit, a tárolóállványokat és az embereket, az energia ezeken a felületeken hővé alakul. A padló hőmérséklete emelkedik, így a födém óriási alacsony hőmérsékletű radiátorrá változik.
• A másodlagos újrasugárzás felmelegíti a megszállt zónát. A felmelegedett felületek lassan visszaengedik a hőt a környező levegőbe konvekcióval és alacsonyabb hőmérsékletű sugárzással. Az eredmény egy a padló közelében koncentrált hőtároló, ahol az emberek ténylegesen dolgoznak, nem pedig a tető alatt rekedt vastag forró levegőréteg.

Az egyik fontos fizikai fogalom itt a termikus rétegződés. Kényszerlevegős fűtés esetén a meleg levegő felemelkedik és felhalmozódik a mennyezeten, így a tető és a padló közötti hőmérsékletkülönbség könnyen 10°C és 15°C közötti magas épületekben. A sugárzó csöves fűtőberendezések megkerülik ezt a problémát, mivel nem a levegőre, mint elsődleges hőhordozóra támaszkodnak. Az iparági jelentések általában 30-50%-os üzemeltetési költségmegtakarítást említenek a 6 méter feletti belmagasságú helyiségekben alkalmazott meleglevegő-rendszerekhez képest, nagyrészt a rétegződési veszteségek csökkenése miatt. Egy másik figyelemre méltó fizikai koncepció a Stefan-Boltzmann kapcsolat: a kisugárzott teljesítmény az abszolút felületi hőmérséklet negyedik hatványával nő. Amikor a cső felforrósodik, a sugárzási teljesítmény meredeken növekszik, ezért az anyagválasztás és a csővastagság nagyon fontos az egyenletes teljesítményhez.

Áthúzás vs. Push-Through: légáramlás iránya és láng alakja

Egy rendszer megadásakor két égőkonfigurációval találkozik. Áthúzható kivitelben a kipufogóventilátor a cső égővel ellentétes végén helyezkedik el, és az égési gázt teljes hosszában áthúzza. Ez a lángot tovább terjeszti a csőben, egyenletesebb hőmérsékleti profilt hozva létre a teljes sugárzó felület mentén. Átnyomó kivitelben a fúvó az égő végén helyezkedik el, és a levegő-üzemanyag keveréket a csőbe nyomja. Ez általában melegebb zónát hoz létre az égő közelében, és egy hidegebb zónát a kipufogó vége felé. Bár mindkét megközelítés működik, az áthúzható rendszerek általában megfelelnek a hosszabb csőjáratoknak és az olyan alkalmazásoknak, ahol az egyenletes padlófedés számít, míg a push-through rendszerek légtelenítése egyszerűbb lehet bizonyos épületelrendezésekben. Ennek a megkülönböztetésnek a megértése segít annak kiértékelésében, hogy mit jelent a sugárzó csöves fűtőelem működési elve az Ön konkrét alaprajzi és hőelosztási követelményei szerint.

Miért kiválóak a sugárzó csőfűtők magas öbölben és magas helyeken?

A hatékonysági előny nyilvánvalóvá válik, ha összehasonlítja, hogy mi lesz felmelegítve. Egy egységfűtő vagy meleglevegő-fúvó a padlótól a mennyezetig a teljes levegőmennyiséget felmelegíti, és az energia jelentős részét a kihasználatlan felső térbe veszíti. A sugárzó csöves fűtőtest közvetlenül a tartózkodási zónát célozza meg. A padlók, a gépek és a munkapadok elnyelik az infravörös sugárzást és hőtároló tömeggé válnak, miközben maga a levegő hűvösebb marad a légzés szintjén. Mivel a meleg levegőt nem kényszerítik felfelé, a hőmérséklet-gradiens a padlótól a mennyezetig sokkal laposabb marad – gyakran csak 1°C és 3°C közötti különbség. Ez alacsonyabb üzemanyag-fogyasztást, rövidebb helyreállítási időt jelent a rekeszajtók kinyitása után, és egyenletesebb kényelmet jelent a nagy nyitott területeken. Ugyanez az elv támogatja a zóna alapú vezérlést is: csak az elfoglalt munkaállomások feletti csöveket tüzelheti, miközben a kihasználatlan folyosókat vagy tárolórészeket alacsonyabb háttérhőmérsékleten hagyja.

Anyagválasztás: Miért fontosak a magas hőmérsékletű ötvözetek a sugárzó csövekhez?

Nem minden fémcső kezeli ugyanúgy a folyamatos, magas hőmérsékletű ciklust. Az épület-fűtőegységekben a csövek üzemi hőmérséklete általában eléri a 400°C és 600°C közötti értéket, az ipari kemencekörnyezetben pedig ez a szám 900°C fölé is emelkedhet. Ezen a hőmérsékleten a közönséges szénacél gyorsan oxidálódik, veszít szerkezeti szilárdságából, és tönkremehet a kúszás deformációja miatt – ez egy lassú nyújtás és elvékonyodás, amely hőterhelés hatására felgyorsul. U-alakú sugárzó csövek kemencerendszerekhez a krómot, nikkelt és szilíciumot tartalmazó hőálló ötvözetektől függ, hogy sűrű, tapadó oxidréteget képezzenek a cső felületén. Ez a védővízkő ellenáll a további oxidációnak és karburizálódásnak, közvetlenül meghosszabbítva az élettartamot.

Nagykereskedelmi U-alakú sugárzó cső gyártó, exportőr cég A Jiangsu Huaye Technology Co., Ltd. egy kínai U-alakú sugárcsövet gyártó és U-alakú sugárcsövet exportáló vállalat, egyedi és... Termék megtekintése →

A gyártási módszer is számít. A centrifugális öntés finom, irányítottan megszilárdult szemcseszerkezetet hoz létre, kevesebb belső üreggel, mint a statikus öntés, így a cső jobban ellenáll a hőfáradásnak az ismételt fűtési és hűtési ciklusok során. A cső felületi emissziós képessége – az energiahatékony energiasugárzás képessége – idővel változik, ahogy az oxidréteg fejlődik, és az ötvözet összetétele befolyásolja, hogy ez az emissziós tényező mennyire stabil marad több ezer üzemórán keresztül. Kéntartalmú gázokat tartalmazó agresszív légkörben vagy szénben gazdag kemencekörnyezetben az anyagválasztás még kritikusabbá válik. A magas hőmérsékletű ötvözet megfelelő minőségének kiválasztása biztosítja a sugárzócsöves fűtési rendszer egyenletes működését, miközben elkerüli a nem tervezett leállásokat. Azok az ipari kemencekezelők, akiknek hosszabb csereintervallumra van szükségük, gyakran mélyebbre néznek magas hőmérsékletű ötvözetöntvények hogy a csövek kémiáját hozzáigazítsák sajátos folyamati légkörükhöz és hőmérsékleti profiljukhoz.

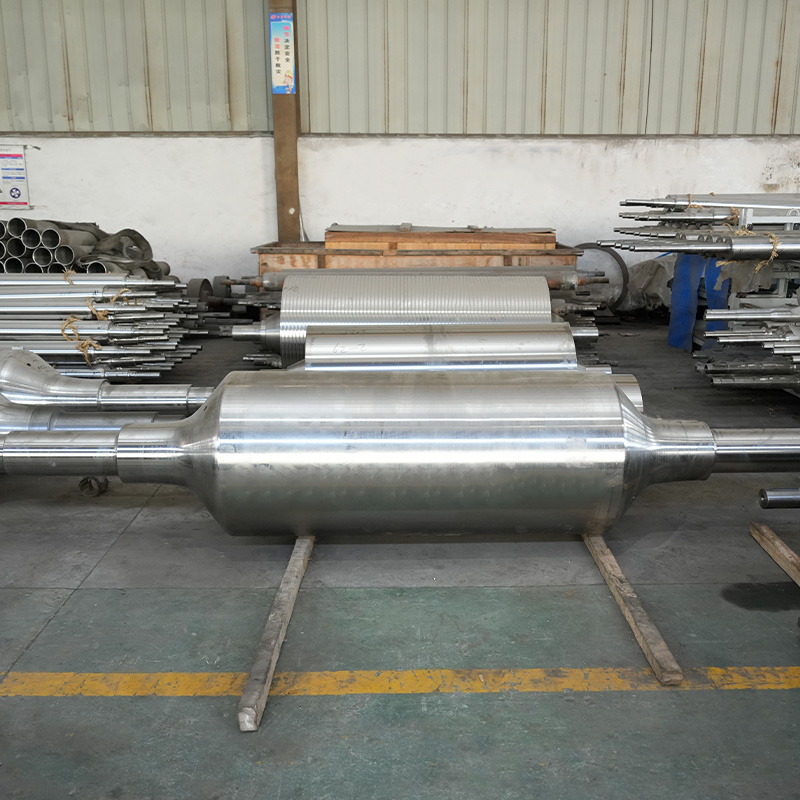

Magas hőmérsékletű ötvözetöntvények gyártói, exportőr cég A Jiangsu Huaye Technology Co., Ltd. Kína magas hőmérsékletű ötvözetöntvények gyártója és magas hőmérsékletű ötvözetöntvények exportőre... Termék megtekintése →

Az épületfűtéstől az ipari kemencékig: két különböző világ a sugárzó csövekhez

Ugyanaz a fizikai működési elv – égesse el az üzemanyagot egy lezárt fémcsőben, és hagyja, hogy a forró felület energiát sugározzon – olyan berendezéseket hajt meg, amelyek egészen másképp néznek ki, mint egy raktári fűtőelem. A folyamatos szalaghevítő vonalakban, horganyzókemencékben és hőkezelési műveletekben a sugárzó csövek pontosan szabályozott, helyi fűtést biztosítanak anélkül, hogy az acélszalagot vagy a munkadarabokat égés melléktermékeinek tennék ki. W-alakú sugárzócső opciók és a többlábú konfigurációk növelik a sugárzási út hosszát egy kompakt kemenceburokban, javítva a hőmérséklet egyenletességét a szalag szélességében. Ezek a kemence sugárzó csövek rutinszerűen 800°C és 1200°C között működnek, ami jóval meghaladja az épület tipikus fűtési hőmérsékletét, és ellenállniuk kell a karburáló vagy oxidáló atmoszférának, amely heteken belül tönkreteszi az alacsonyabb minőségű fémeket.

Nagykereskedelmi W-Type Radiant Tube Gyártó, Exportőr Vállalat A Jiangsu Huaye Technology Co., Ltd. a kínai W-típusú sugárzócsövek gyártója és a W-típusú sugárcsövet exportáló vállalat, egyedi és teljes... Termék megtekintése →

Számos különbség választja el a két alkalmazáscsaládot. Az ipari kemencecsövek sokkal szigorúbb ellenőrzést igényelnek a fal hőmérséklet-eloszlását illetően – a forró pontok károsíthatják a terméket vagy lerövidíthetik a csövek élettartamát. Az anyagoknak el kell viselniük a gyors hőtranzienseket a kemence beindítása és hűtése során, és a csőtartó rendszernek figyelembe kell vennie a hőtágulást anélkül, hogy mechanikai feszültségkoncentrációt hozna létre. Ezzel szemben az épületfűtési rendszerek előnyben részesítik az üzemanyag-hatékonyságot, az alacsony beépítési költséget és a konzisztens padlószintű kényelmet nagy nyitott fesztávokon. Mindkét alkalmazás ugyanazon az infravörös sugárzás fizikán alapul, de az anyagokkal, formával és szabályozási stratégiával kapcsolatos mérnöki döntések élesen eltérnek a hőmérsékleti és folyamatkövetelmények emelkedésével.

Gyakori sugárzó csöves fűtőproblémák és karbantartási ellenőrzések

Még egy jól megtervezett rendszer is rutin odafigyelést igényel. Néhány gyakori probléma, amellyel a karbantartó csapatok találkoznak:

• Gyújtászár. A rendszer megpróbál világítani, de kialszik. Gyakori hibás a piszkos vagy repedt gyújtóelektróda, az elégtelen gázellátási nyomás vagy a hibás levegőbefúvó kapcsoló, amely nem érzékeli a ventilátor működését. Az elektródarés és a kerámia szigetelő egyszerű szemrevételezése gyakran megoldja a problémát.
• Nem teljes égés. A cső külső felületén lévő koromlerakódások vagy a tartós üzemanyagszag a levegő-gáz arány problémájára utalnak. A gazdag keverékek tüzelőanyagot pazarolnak, és szenet rakhatnak le a cső belsejében, csökkentve a hőátadást és felgyorsítva a korróziót.
• A cső felületének degradációja. A csőtesten kialakuló kidudorodás, repedés vagy erős lerakódás túlmelegedést vagy az anyagnak a működési környezettel való összeférhetetlenségét jelzi. A rendszeres szemrevételezéses ellenőrzések – különösen a legforróbb égővégi zóna közelében – már a csőszakadás előtt észlelik a korai jeleket.
• A reflektor szennyeződése. A polírozott reflektorfelületen lévő por, olajköd vagy technológiai törmelék csökkenti a sugárzó teljesítményt. A reflektorok ütemezett leállások alatti tisztítása a berendezés cseréje nélkül is helyreállítja a hatékonyságot.

A láng megjelenésének, a csőfelület állapotának és az égéselemzési leolvasásoknak a naplózása segít megjósolni a csőcsere ciklusait, nem pedig a fűtési csúcsidőszakban bekövetkező váratlan meghibásodásra reagálni.

Mit kell megjegyezni a sugárzó csöves fűtőberendezés működésével és kiválasztásával kapcsolatban

A sugárzócsöves fűtőelemek működésének megértése egyértelművé teszi, hogy ez a technológia miért működik annyira másként, mint a hagyományos meleglevegős rendszerek. Az égés felmelegíti a cső falát. A forró felület infravörös energiát sugároz közvetlenül a padlóra, a gépekre és az utasokra. Ezek a felületek elnyelik, tárolják és finoman visszasugározzák a meleget az elfoglalt zónába, csökkentve a hőmérsékleti rétegződést és az energiapazarlást. A magas épületekben a hatékonysági előny mérhető és jól dokumentált. Az ipari kemencékben ugyanez az elv – hőálló ötvözetekkel, precíz öntéssel és szabályozott légköri rugalmassággal – lehetővé teszi a folyamatos szalagfeldolgozást és hőkezelést szélsőséges hőmérsékleten. Függetlenül attól, hogy épületfűtési megoldást értékel, vagy csöveket határoz meg egy horganyzósoros kemence számára, az anyag, a csőforma és a légáramlás konfigurációja közvetlenül befolyásolja a teljesítményt és a hosszú élettartamot. A két alkalmazási világot áthidaló csőtípusok és anyaglehetőségek részletesebb megismeréséhez olvassa el a mi oldalunkat részletes útmutató a sugárzó csövekhez .
