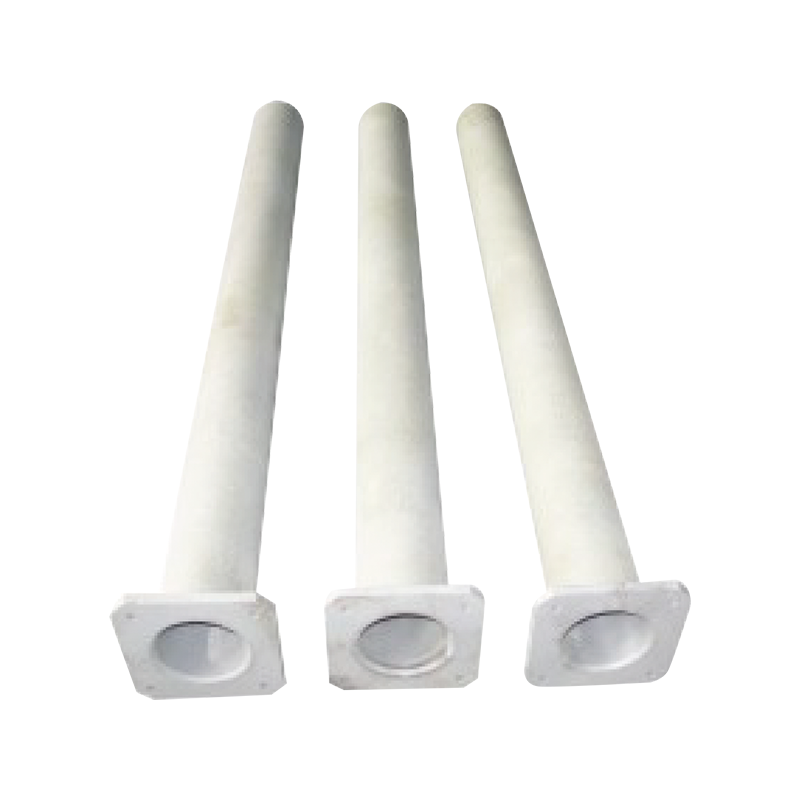

Elektromos sugárzás külső cső

Name: Elektromos sugárzás külső cső
Rating: 5 (99 reviews)

Az elektromos fűtősugárcső olyan fűtőelem, amely védőhüvelybe van zárva, és elektromos árammal fűtik. A hüvely közvetve sugározza ki a hőt a kemence bélésére és a megmunkált munkadarabra, és széles körben használják a hőkezelő ipar különféle fűtőkemencéiben. Az elektromos sugárcső főként hőálló acélötvözet hüvelyből és fűtőtestből áll, amelyet elektromos fűtőhuzal egy hőálló szigetelő kerámia csőmag köré tekercsel spirális horonnyal.
Ennek a sugárcsőnek az előnyei a következők:
① Munka közben cserélhető a termelés befolyásolása nélkül;
② ésszerűbb energiaelosztás;
③ Kedvezően befolyásolja a légkör áramlását a kemencében;
④ A folyamat megváltoztatásával kényelmes a kemence teljesítményének növelése vagy csökkentése, a fűtési teljesítmény beállítása és egyéb előnyök.

Sugárcsöveinket nemcsak háztartási hőkezelő berendezésekben való használatra tervezték, hanem import hőkezelő rendszerek cserealkatrészeiként is. 1998-ban ezt a termékcsaládot az Országos Technológiai Kiállításon aranyéremmel jutalmazták.
A sugárzócső belsejében található fűtőelem (csőmag) többféle konfigurációban kapható: ketrec típusú, függőleges szalagtekercses típusú és spiráltekercses ellenálláshuzal típusú. Az ellenálláshuzalok anyaga nikkel-króm (Ni-Cr) és vas-króm (Fe-Cr) ötvözet. A felületi terhelést általában ≤1 W/cm²-re tervezték, az egycsöves névleges teljesítmény 3 kW és 60 kW között van. A fűtőelem üzemi hőmérséklete 500°C és 1300°C között van.

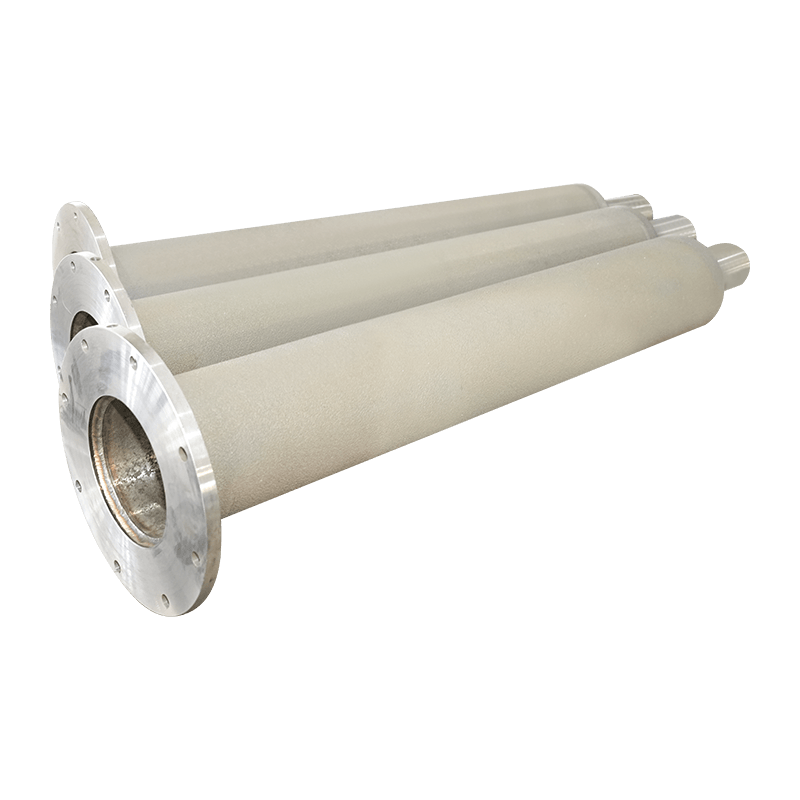

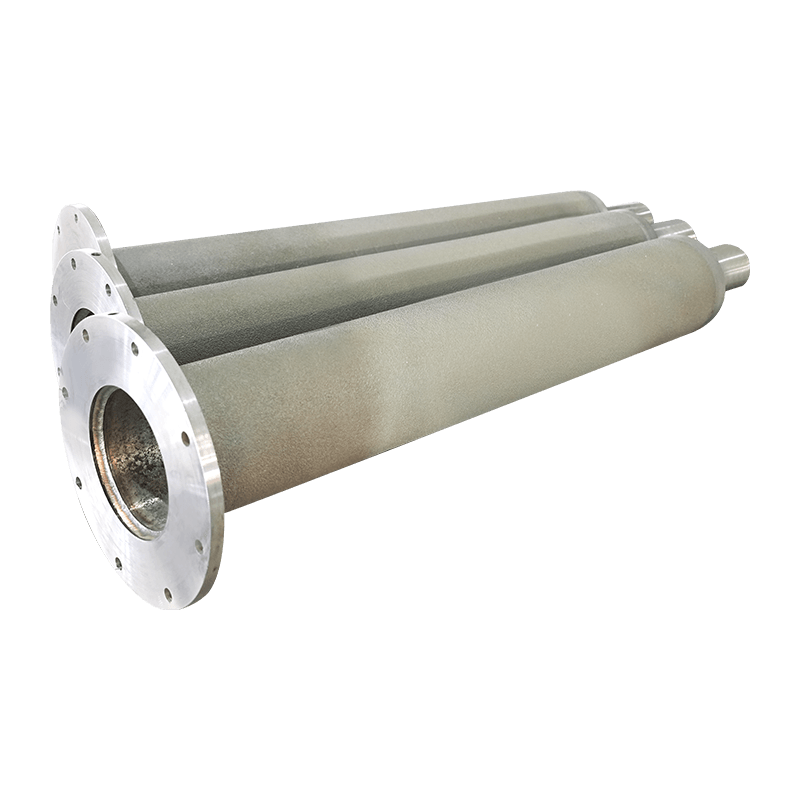

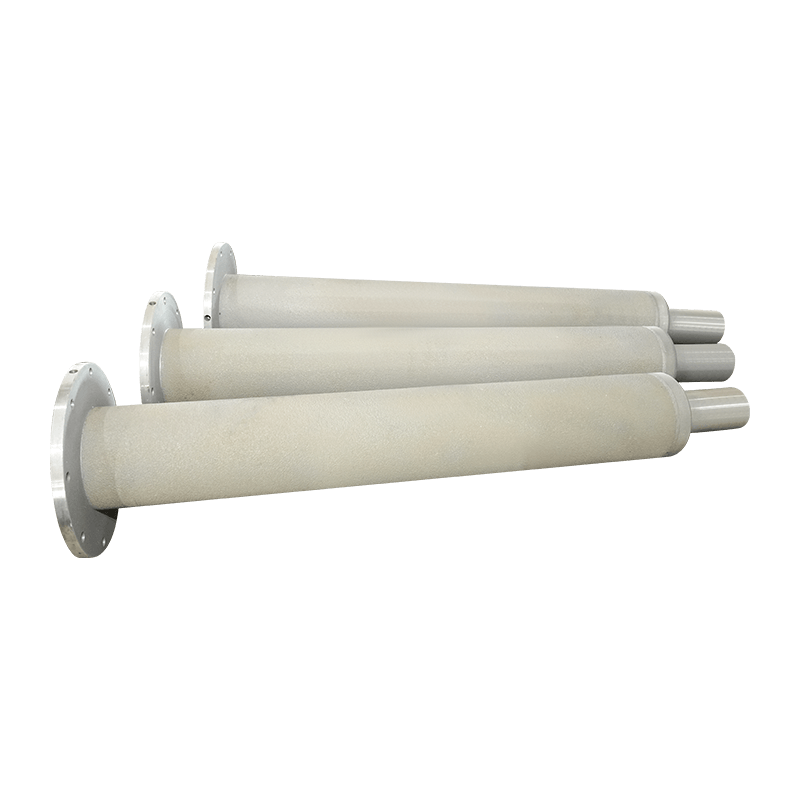

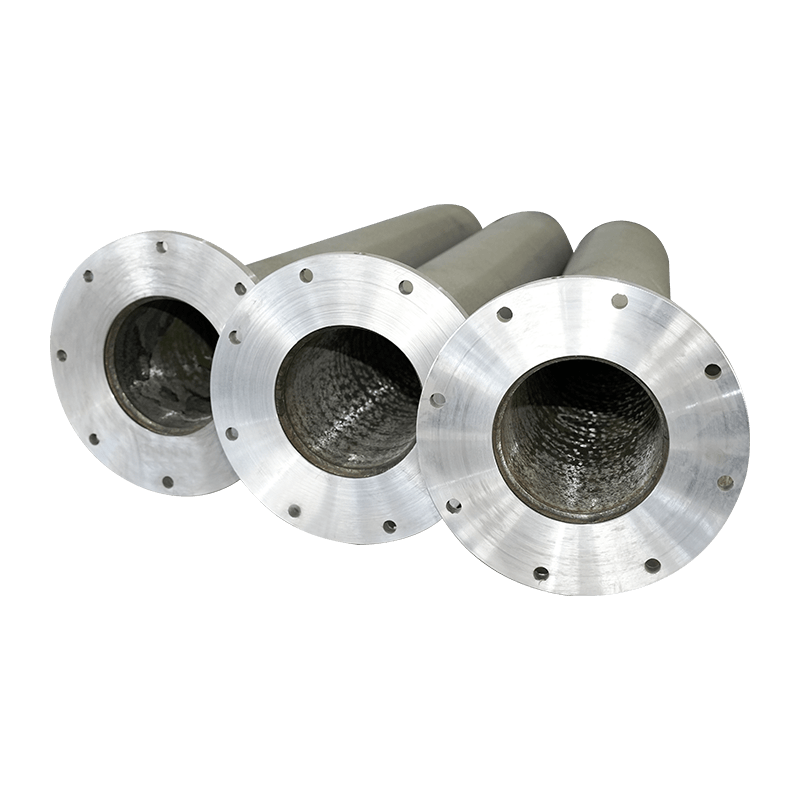

A külső védőcső három típusban készül: centrifugálisan öntött csövek, hengerelt és hegesztett csövek, valamint varrat nélküli csövek.
Élettartam szempontjából:
Oltókemencék: ≥1 év
Edzőkemencék: ≥3 év
Gáztüzelésű sugárzócsövek: ≥2 év
A karmantyús cső anyagokat az alábbi táblázat tartalmazza.

Érdeklődés

PREV：Speciális kerámia csövek
KÖVETKEZŐ：Elektromos sugárzó cső fűtési mag

Az elektromos fűtőötvözet műszaki paraméterei

Osztály/teljesítmény		1Kr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆Nb	0Cr27Al7NO2	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Fő kémiai összetevők%	Cr	12-15	23-26	19-22	21,0-23,0	26,5-27,8	15-18	20-23	20
	AL	4-6	4,5-6,5	5-7	5-7	6-7
	Fe	Egyenleg	Egyenleg	Egyenleg	Egyenleg	Egyenleg	Egyenleg		Egyenleg
	Re	Megfelelő mennyiség	Megfelelő mennyiség	Megfelelő mennyiség	Megfelelő mennyiség	Megfelelő mennyiség	Megfelelő mennyiség	Megfelelő mennyiség	Megfelelő mennyiség
	Mo					1,8-2,2
	Nb				0.5	0.5
	Ni						58-62	Egyenleg	28-32
Az alkatrészek maximális üzemi hőmérséklete℃		950	1250	1250	1350	1400	1100	1150	1100
Sűrűség /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Ellenállás Ωmm²/m		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Ellenállási hőmérsékleti együttható × 10-51 ℃		15	5	5	5	-1	14	8.5
Olvadáspont ℃		1450	1500	1500	1500	1520	1390	1400	1390
Szakítószilárdság MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Megnyúlás %		>14	>12	>12	>12	>12	>20	>20	>20
terület csökkentése%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
A hajlítások száma		>5	>5	>5	>5	>5
Keménység		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Szervezet		Ferritek (F)	Ferritek (F)	Ferritek (F)	Ferritek (F)	Ferritek (F)	Ausztenites (A)	Ausztenites (A)	Ausztenites (A)
Mágnesesség		Mágnesesség	Mágnesesség	Mágnesesség	Mágnesesség	Mágnesesség	Nem mágneses	Nem mágneses	Nem mágneses
Mágnesesség		Mágnesesség	Mágnesesség	Mágnesesség	Mágnesesség	Mágnesesség	Nem mágneses	Nem mágneses	Nem mágneses
