What is petrochemical casting?

Petrolkémiai öntés a fémalkatrészek – elsősorban magas hőmérsékletű ötvözetek, hőálló acélok és korrózióálló szuperötvözetek – előállításának folyamata, amelyet kifejezetten úgy terveztek, hogy ellenálljon a petrolkémiai feldolgozó üzemekben, finomítókban és vegyipari gyártó létesítményekben előforduló szélsőséges termikus, mechanikai és kémiai feltételeknek. Ezek az öntvények képezik az olyan berendezések szerkezeti és funkcionális gerincét, mint a krakkoló kemence csövek, sugárzó tekercsek, katalizátortartók, szeleptestek, szivattyúházak és csővezeték-szerelvények, amelyek folyamatosan működnek 600 °C és 1100 °C közötti hőmérsékleten, agresszív korrozív közegben.

Az általános célú öntvényekkel ellentétben a petrolkémiai öntvényeknek meg kell felelniük a kúszásállóságra, az oxidációval szembeni ellenállásra, a karburizációs ellenállásra és a termikus kifáradási élettartamra vonatkozó szigorú anyagszabványoknak – ezek a tulajdonságok gondosan kiválasztott ötvözetösszetételekkel, ellenőrzött öntödei gyakorlatokkal és öntés utáni hőkezeléssel érhetők el. A finomítói és vegyi üzemi infrastruktúra megbízhatóságáért felelős mérnökök, üzemek üzemeltetői és beszerzési szakemberek számára elengedhetetlen, hogy megértsék, mi az a petrolkémiai öntés, hogyan állítják elő, és milyen anyagok állnak rendelkezésre.

Miért igényelnek speciális öntvényeket a petrolkémiai üzemek?

A petrolkémiai létesítmények működési környezete az egyik legkeményebb, amellyel bármilyen mérnöki anyag találkozik. Az etilén krakkoló kemence csövek például a környezeti és a folyamat hőmérsékletét meghaladó hőmérséklet között mozognak 1050 °C évente többször a kokszmentesítési műveletek során. A hidrogéngyártó üzemekben a gőzreformáló csövek fenntartják belső nyomás 20-40 bar 900 °C feletti fémhőmérsékleten 50 000-100 000 órás folyamatos üzemelésre a tervezett élettartamuk alatt.

A szabványos szénacél vagy gyengén ötvözött acélöntvények nem bírják ezeket a körülményeket. A meghibásodási módok, amelyeknek a petrolkémiai öntvényeknek ellenállniuk kell, a következők:

• Kúszás — lassú, időfüggő deformáció tartós igénybevétel mellett, emelt hőmérsékleten. A kúpos törés a kemencecsövek elsődleges élettartam-korlátozó mechanizmusa.
• Oxidáció — a fémfelület reakciója oxigénnel magas hőmérsékleten, oxidrétegek képződnek, amelyek kifröccsennek és friss fémet tesznek közzé. A nikkel és króm hozzáadásával védő Cr2O3 és NiO lerakódások keletkeznek, amelyek lassítják ezt a folyamatot.
• Karburizálás — szén abszorpciója a szénhidrogén-folyamatokból az ötvözetmátrixba, ami rideggé teszi a fémet és katasztrofális törést okoz. A centrifugálisan öntött csőötvözetek szilíciumadalékai (1,5–2,5 tömeg%) jelentősen csökkentik a karburálási sebességet.
• Szulfidáció — a hidrogén-szulfid (H₂S) és a finomítói áramokban gyakori kéngőzök támadása, alacsony olvadáspontú szulfidfázisokat képezve, amelyek felgyorsítják a fémveszteséget.
• Termikus fáradtság — repedés az ismételt hőciklusból, amely eltérő tágulási feszültségeket hoz létre az öntvény forró felülete és hidegebb magja között.
• Erózió-korrózió — katalizátorrészecskéket, homokot vagy korrozív folyadékokat szállító nagy sebességű folyadékáramok kombinált mechanikai kopása és kémiai támadása.

Ezen lebomlási mechanizmusok mindegyike sajátos ötvözet- és öntési folyamatot igényel – ezért a petrolkémiai öntés külön tudományág az öntödetechnika tágabb területén.

A petrolkémiai öntésben használt magötvözetrendszerek

A petrolkémiai öntvények ötvözetének kiválasztását a hőmérséklet, a nyomás, a folyadékkémia és a szükséges élettartam specifikus kombinációja határozza meg. A domináns ötvözetcsaládok a következők:

Hőálló öntött rozsdamentes acélok (HK, HP és módosított minőségek)

A HK-40 ötvözet (25Cr-20Ni) évtizedekig a gőzreformáló és az etilén krakkoló csövek igáslója volt. Jó oxidációállóságot biztosít akár 1050 °C és megfelelő kúszószilárdság közepes igénybevételű alkalmazásokhoz. A HP minőség (26Cr-35Ni) kiterjeszti ezt a teljesítmény-borítékot; A HP által módosított, nióbium (Nb), titán (Ti) vagy volfrám (W) hozzáadott ötvözetek tovább javítják a kúszási szakadási élettartamot 30-50% a normál HP-hoz képest az ausztenit mátrixban lévő stabil karbid fázisok kiválásán keresztül.

Ezeket az ötvözeteket jellemzően a centrifugális öntés csőszerű termékekhez és statikus öntés szerelvényekhez, elosztókhoz és gyűjtődobozokhoz.

Nikkelbázisú szuperötvözetek

A legigényesebb petrolkémiai alkalmazásokhoz – gázturbinás kompresszor alkatrészek, magas hőmérsékletű szelep belső részek és 1100°C felett működő katalizátortartó rácsok – a nikkel alapú szuperötvözetek biztosítják a szilárdság és az oxidációval szembeni ellenállás szükséges kombinációját. Az ebbe az osztályba tartozó ötvözetek jellemzően tartalmaznak 60-75 tömeg% nikkel króm (15-22%), kobalt, molibdén, alumínium és titán hozzáadásával. A γ′ (gamma-prime) csapadékfázis biztosítja ezeknek az ötvözeteknek a kivételes magas hőmérsékleti szilárdságukat.

A befektetési öntés (elveszett viasz-eljárás) az összetett nikkel szuperötvözet petrolkémiai komponensek gyártási módja, mivel ezzel a geometria által megkövetelt vékony falakat, belső átjárókat és szűk tűréseket lehet elérni.

Magas krómtartalmú vas- és acélötvözetek

Az elsősorban kopásnak és mérsékelt hőmérsékletnek kitett alkatrészeket – katalizátorágytartó rácsokat, ciklonleválasztókat a fluid katalitikus krakkolás (FCC) egységekben, tolószelepeket – gyakran magas krómtartalmú vasakból (25–30 tömeg% Cr) vagy kopásálló acélból öntik. Ezek az anyagok keménységet biztosítanak HRC 55–65 és jó kopásállóság a koptató erózióval szemben, miközben költséghatékony marad a nagy keresztmetszetű öntvényeknél.

Kobalt-bázisú ötvözetek

A kobalt alapú ötvözetek, mint például a Stellite családba tartozók, kiváló szulfidáció- és forrókorrózióállóságot kínálnak, mint a nikkel alapú ötvözetek azonos hőmérsékleten. Szelepülékekhez, fúvókákhoz és kopással érintkező felületekhez használják finomítói üzemben, ahol a kéntartalmú áramok gyorsan lebontják a nikkelötvözeteket.

A petrolkémiai alkatrészek gyártásában alkalmazott öntési eljárások

A petrolkémiai öntvény geometriája, ötvözete, gyártási mennyisége és mérettűrési követelményei határozzák meg, hogy melyik öntödei eljárás a legmegfelelőbb. A négy legszélesebb körben alkalmazott eljárás a következő:

Centrifugális öntés

A centrifugális öntés a domináns eljárás a hengeres cső alakú petrolkémiai alkatrészek előállítására: kemencecsövek, sugárzó csövek, reformer csövek és szállítóvezeték-szerelvények. Az olvadt ötvözetet forgó formába öntik; centrifugális erő – jellemzően 60-100 g — nekiüti a fémet a forma falának, kiszorítva a salakot, oxidokat és gázzárványokat a furat felé, ahol megmunkálhatók.

Az eredmény egy cső a sűrű, irányítottan megszilárdult mikrostruktúra az OD-n (hot face) és tisztább, homogénebb szerkezet az ID-n. Falvastagság egyenletessége ±5% rutinszerűen elérhető. Egy öntéssel akár 6 méteres csőhosszak és 50 mm és 600 mm közötti külső átmérőjűek is előállíthatók.

Befektetési öntés (Lost-Wax eljárás)

A befektetési öntéssel közel háló alakú petrolkémiai öntvényeket készítenek kivételes méretpontossággal – lineáris tűrésekkel ±0,1-±0,3 mm elérhetőek – és kiváló felületi minőség (Ra 1,6–6,3 µm öntött állapotban). Az eljárás ideális összetett geometriákhoz: égőfúvókák, örvénylapátok, turbina-hajtású járókerekek és műszerszerelvények, amelyek más módszerekkel történő előállítása esetén kiterjedt megmunkálást igényelnének.

Az alkatrész viaszmintáját több rétegben (általában 7–12 rétegben) bevonják kerámia szuszpenzióval a héjforma kialakításához. A viaszt kiolvasztják, a héjat kerámia keménységűre égetik, és az ötvözetet vákuumban vagy ellenőrzött atmoszférában öntik, hogy megakadályozzák a reaktív ötvözőelemek, például alumínium és titán oxidációját.

Homoköntés

Nagyméretű, viszonylag egyszerű petrolkémiai öntvényeknél – szeleptestek, szivattyúházak, elosztótömbök és nagy karimák – továbbra is a homoköntés a leggazdaságosabb eljárás. A zöld homok, a furángyantával kötött homok vagy a kerámia homokformák sokféle ötvözetet és alkatrésztömegeket alkalmaznak néhány kilogrammtól több tonnáig. A mérettűrések szélesebbek, mint a befektetési öntésnél (általában CT8–CT12 az ISO 8062 szerint ), de ez elfogadható olyan nyomástartó testeknél, amelyeket kritikus felületeken fognak megmunkálni.

Statikus gravitációs öntés állandó formákban

Egyes közepes térfogatú petrolkémiai öntvényeket - szabványos csőszerelvényeket, szűkítőket és könyököket hőálló ötvözetből - tartós fémformákban (grafitban vagy megmunkált acélban) gravitációs öntéssel állítanak elő. Az állandó öntőformás öntés gyorsabb hűtési sebességet biztosít, mint a homoköntés, finomabb szemcseméretet és valamivel jobb mechanikai tulajdonságokat eredményez, mérsékelt szerszámráfordítás mellett a befektetett öntőszerszámokhoz képest.

Főbb petrolkémiai öntvénytermékek és funkcióik

Az alábbi táblázat összefoglalja a legfontosabb petrolkémiai öntvény termékkategóriákat, jellemző ötvözeteiket, üzemi körülményeiket és öntési eljárásaikat:

A petrolkémiai öntvény gyártási folyamata: lépésről lépésre

A kiváló minőségű petrolkémiai öntvény előállítása szigorú mérnöki, kohászati és minőségi lépésekből áll. Egy tipikus munkafolyamat a megrendelés beérkezésétől a kiszállításig a következőképpen zajlik:

1. Anyag és ötvözet kialakítás — az ötvözet összetételét az üzemi hőmérséklet, a folyadékkörnyezet, a tervezési nyomás és a szükséges tervezési élettartam alapján határozzák meg. Az összetételt olyan specifikációk alapján ellenőrizték, mint az ASTM A297, ASTM A351 vagy a szabadalmaztatott szabványok.
2. Forma vagy szerszám előkészítése — centrifugális öntéshez megfelelő furatátmérőjű acélformákat készítenek; befektetési öntéshez viasz-injektáló szerszámokat megmunkálnak; homoköntéshez mintaberendezést gyártanak.
3. Töltet előkészítés és olvasztás — a nyersanyagokat (új fémek, főötvözetek és jóváhagyott visszavételek) lemérik és indukciós vagy elektromos ívkemencékbe töltik. Az ömledékkémiát optikai emissziós spektrometriával (OES) ellenőrzik a megcsapolás előtt.
4. Öntés és megszilárdulás — az ellenőrzött olvadékot ellenőrzött körülmények között (hőmérséklet, sebesség és légkör) öntik a formába. Centrifugális öntéshez a szerszám forgási sebessége úgy van beállítva, hogy elérje az ötvözet sűrűségéhez és a cső falvastagságához szükséges g-erőt.
5. Felrázás, kapu eltávolítása és durva tisztítás — a megszilárdulás és az ellenőrzött hűtés után az öntvényt eltávolítják a formából, levágják a kapukat és a felszállókat, a felületi lerakódást szemcseszórással vagy köszörüléssel távolítják el.
6. Hőkezelés — a legtöbb petrolkémiai öntvény oldatos izzításon megy keresztül (jellemzően 1050-1200°C ezt követi a gyors kioltás), hogy feloldja a nem kívánt másodlagos fázisokat és helyreállítsa a képlékenységet. Egyes minőségek öregedési kezelést kapnak az erősítő karbidok kicsapása érdekében.
7. Megmunkálás — a kritikus felületek (csőfuratok, karimás felületek, hegesztési végek előkészítése) húzási tűrésekre vannak megmunkálva. A centrifugálisan öntött csöveknél a furatot jellemzően megmunkálják, hogy eltávolítsák az elkülönült belső felületi réteget.
8. Roncsolásmentes vizsgálat (NDT) — az öntvényeket radiográfiás vizsgálattal (RT), ultrahangos vizsgálattal (UT), folyadékáthatolási vizsgálattal (PT) és mágneses részecskék vizsgálatával (MT) ellenőrzik a termékszabványnak és a vevői specifikációnak megfelelően.
9. Hidrosztatikus nyomásvizsgálat — A cső alakú termékek hidrosztatikai vizsgálata a következő helyen történik: 1,5× tervezési nyomás (vagy a vonatkozó kód szerint) a szivárgástömörség és a szerkezeti integritás megerősítésére.
10. Dokumentáció és nyomon követhetőség — az anyagvizsgálati jelentéseket (MTR-eket), a hőkezelési jegyzőkönyveket, a méretellenőrzési jelentéseket és az NDT-tanúsítványokat összeállítják és kiállítják a szállítmányhoz, hogy támogassák az ügyfél minőségirányítási rendszerét.

Kritikus minőségi szabványok és tanúsítványok a petrolkémiai öntvényekhez

A nyomás alatti csapágyazásnál használt petrolkémiai öntvényeknek meg kell felelniük a nemzetközileg elismert szabványoknak. A legtöbbet hivatkozott közé tartozik:

• ASTM A297 — Szabványos specifikáció acélöntvényekhez, vas-króm és vas-króm-nikkel, hőálló, általános alkalmazásra. A kemencecsőszerelvényekben használt HF, HH, HK, HP és HT minőségű ötvözetekre vonatkozik.
• ASTM A351 / A351M — Öntvények, ausztenites, nyomást tartalmazó alkatrészekhez. Tartalmazza a CF3, CF8, CF8M és a kapcsolódó szelepek és nyomástartó szerelvények magasabb hőmérsékletű típusait.
• ASTM A608 — Centrifugálisan öntöttvas-króm-nikkel magas ötvözetű csövek nyomás alatti alkalmazáshoz magas hőmérsékleten. A centrifugálisan öntött HP, HK és HT kemencecsövek elsődleges szabványa.
• ASME BPVC II. szakasz, A. rész — A nyomástartó edények és a nyomócsővezetékek tervezésében hivatkozott anyagspecifikációk, beleértve a hőálló ötvözetek megengedett feszültségértékeit megemelt hőmérsékleten.
• NACE MR0175 / ISO 15156 — H₂S-tartalmú környezetben olaj- és gázkitermelésben használt anyagok; keménységi határértékeket és anyagminősítési követelményeket határoz meg a szulfidos feszültségrepedés (SSC) megelőzésére.
• EN 10295 — európai szabvány a hőálló acélöntvényekre; egyenértékű az ASTM A297 családdal, és széles körben hivatkozott az európai finomítói projektekre.
• ISO 9001 / ISO/TS minőségirányítás — öntödei minőségirányítási rendszerek; A petrolkémiai végfelhasználók általában harmadik féltől származó ISO 9001 tanúsítványt igényelnek a beszállítói alapminősítésként.
• PED 2014/68/EU (nyomástartó berendezésekről szóló irányelv) — az EU-beli finomítói és vegyi üzemi projektekhez szállított öntvények esetében a PED szerinti CE-jelölés kötelező a meghatározott méret és nyomásküszöb feletti nyomástartó alkatrészek esetében.

Mikrostruktúra és szerepe a petrolkémiai öntvény teljesítményében

A petrolkémiai öntvény hosszú távú teljesítményét nemcsak kémiai összetétele határozza meg, hanem a megszilárdulás és a hőkezelés során kialakuló mikroszerkezet is. A legfontosabb mikroszerkezeti jellemzők és mérnöki jelentőségük a következők:

A karbid morfológiája és eloszlása

A HP és HK ötvözetekben a króm-karbidok (M23C₆) a szemcsehatárokon válnak ki a megszilárdulás és az üzemelés során. A jól elosztott, részben nem folytonos keményfém hálózat biztosítja a szemcsehatár megerősítését, amely ellenáll a kúszásnak. Ha azonban a karbidok folytonos filmréteget képeznek a szemcsehatárok körül – ezt az állapotot a lassú hűtés segíti elő –, rideg utat hoznak létre a szemcsék közötti repedéshez. Az öntödei hűtési sebesség szabályozása és az oldat lágyítási hőmérséklete kritikus fontosságú a kívánt karbid morfológia eléréséhez.

Szemcseméret

A magas hőmérsékletű kúszásállósághoz a durva szemcseszerkezet (ASTM szemcseméret 1-3) általában előnyös, mert a kevesebb szemcsehatár kisebb szemcsehatár-csúszást jelent egységnyi kúszási deformációra vonatkoztatva. A centrifugális öntés természetesen durvább szemcséket hoz létre a külső felületen (lassabb hűtés a külső formafelületen), és finomabb szemcséket a belső felületen – az ID szemcsezónát általában megmunkálják nyomástartó csőalkalmazásokhoz.

Szigma fázis kialakulása

A szigma (σ) fázis, egy krómban, vasban és molibdénben gazdag, rideg intermetallikus vegyület képződhet az ausztenites öntvényekben, amelyek hőmérsékletnek vannak kitéve. 600°C és 900°C hosszabb ideig. Kialakulása drámaian csökkenti a szívósságot és a hajlékonyságot. Az összetétel gondos ellenőrzése – különösen a szilícium korlátozása és a ferrittartalom csökkentése – minimalizálja a szigmafázis kialakulásának kockázatát a petrolkémiai öntvény élettartama során.

Petrolkémiai öntés meghatározott iparági szegmensekben

Etilén és olefinek gyártása

Az etiléngyártáshoz használt gőzkrakkoló kemencék a centrifugálisan öntött hőálló ötvözet csövek egyetlen legnagyobb alkalmazását jelentik. Egyetlen etilén krakkoló tartalmazhat 600-1200 csőszerelvény , amelyek mindegyike több, egymáshoz hegesztett, centrifugálisan öntött csőszakaszból áll. A tipikus tervezési élettartam cél az 100.000 óra , és a csőcsere – ütemezett leállítási tevékenység – úgy van időzítve, hogy egybeessen más tervezett karbantartással a termelési veszteség minimalizálása érdekében. A fejlett HP-Micro ötvözetek mikroötvöző Nb, Ti és Zr hozzáadásával kúszási szakadási élettartamot biztosítanak 2-3-szor hosszabb mint a normál HP azonos üzemi hőmérsékleten.

Hidrogéntermelés (gőz-metános reformálás)

Gőz-metánreformáló (SMR) kemencékben több száz nikkelkatalizátorral töltött reformáló cső működik, ha a külső hőmérséklet meghaladja a 950 °C és a belső nyomások 20-40 bar . Ezek a csövek a feldolgozóipar legnehezebben terhelt kúszóelemei közé tartoznak. A centrifugálisan öntött HK vagy HP minőségű csövek, amelyek falvastagsága pontosan illeszkedik a feszültség-szakadási tervezési számításhoz, a standard megoldás. Még a kis összetételbeli eltérések is – például 0,03 tömeg%-kal a specifikáció alatti széntartalom – csökkenthetik a 100 000 órás szakítófeszültséget 900°C-on. 5-8 MPa , jelentős büntetés feszültségkorlátozott kivitelben.

Folyadékkatalitikus krakkolás (FCC) egységek

Az olajfinomítók FCC egységei a nehéz gázolajat benzinné, dízellé és LPG-vé alakítják úgy, hogy forró katalizátorral érintkeztetik kb. 700-800°C . A belső alkatrészek – ciklonleválasztók, állócsövek, felszállóvezeték-lezáró eszközök és tolószelepek – egyszerre vannak kitéve magas hőmérsékletnek, koptató katalizátorrészecskéknek és kéntartalmú áramoknak. A magas krómtartalmú vasöntvényeket és a hőálló acél homoköntvényeket széles körben használják az FCC belső részeiben, kombinált kopás- és korrózióállóságuk miatt.

Hőenergia és hulladékhő visszanyerése

A hagyományos petrolkémiai üzemeken túl a hőálló öntvények egyformán fontos szerepet töltenek be a széntüzelésű és gáztüzelésű erőművekben, ahol a túlhevítő gyűjtőfejek, a turbinák burkolatai és a kazánszerelvények akár kb. 620°C 250 bar nyomáson ultra-szuperkritikus (USC) egységekben. Az ezekben az alkalmazásokban használt kúszásálló ferrites acélok és ausztenites ötvözetek ugyanazokat az alapvető mérnöki elveket használják, mint a petrolkémiai öntvények.

Petrolkémiai öntvényötvözetek összehasonlítása: Teljesítmény egy pillantásra

Roncsolásmentes vizsgálati módszerek petrolkémiai öntvényekhez

A nyomás alatti csapágyazásban használt petrolkémiai öntvények biztonságkritikus jellege miatt az NDT a gyártási és üzemi ellenőrzési ciklus nélkülözhetetlen részévé válik. A fő módszerek és alkalmazásuk petrolkémiai öntvényekre a következők:

• Radiográfiai vizsgálat (RT) — A röntgen- vagy gamma-sugárzás belső térfogati hibákat, például porozitást, zsugorodási üregeket és zárványokat tár fel. Az ASTM A351 előírja nyomás alatti öntvényekhez; Az elfogadási kritériumokat az ASTM E446 határozza meg (referencia röntgenfelvételek legfeljebb 2 hüvelyk vastagságú acélöntvényekhez).
• Ultrahangos tesztelés (UT) — A pulse-echo UT felismeri a síkbeli hibákat (repedések, laminálások), és meg tudja mérni a falvastagságot. A fázissoros UT (PAUT) keresztmetszeti képalkotást biztosít a centrifugálisan öntött csőfalakról, detektálva a szegregációs zónákat és a hidegzárásokat olyan felbontásban, amely a hagyományos egyszondás UT-vel nem érhető el.
• Folyadék áthatoló teszt (PT) — érzékeli a felülettörő repedéseket nem mágneses anyagokon, beleértve az ausztenites rozsdamentes acél és nikkelötvözet öntvényeket. Olyan keskeny repedésekre való érzékenység, mint 1 µm fluoreszcens festék behatolókkal érhető el UV megvilágítás mellett.
• Mágneses részecskék tesztelése (MT) — ferrites acélöntvényekre alkalmazható; mágneses fluxusszivárgás segítségével észleli a felületi és felületközeli repedéseket. Nem alkalmazható teljesen ausztenites vagy nikkelötvözetből készült öntvényekre.
• Méretvizsgálat — A koordináta mérőgépek (CMM-ek), a lézeres szkennelés és a kézi mérés ellenőrzi, hogy a falvastagság, OD, ID, hossz, egyenesség és a vég-előkészítés méretei megfelelnek-e a rajzi követelményeknek és a vonatkozó kódtűréseknek.
• Pozitív anyagazonosító (PMI) — Röntgen-fluoreszcencia (XRF) vagy optikai emissziós spektrometria (OES) a kész öntvényfelületen megerősíti, hogy a megfelelő ötvözetet használták – kritikus ellenőrzés több ötvözetből álló öntödékben, ahol az anyagok összekeverése katasztrofális üzemzavarhoz vezethet.

Jiangsu Huaye technológia: Petrolkémiai öntvények gyártója és gyára

Jiangsu Huaye Technology Co., Ltd. egy csúcstechnológiás vállalkozás és bejegyzett petrolkémiai öntvénygyártó, amely az Ipari Parkban, Dongxing Townban, Jingjiang Cityben, Jiangsu tartományban található. 34,917 millió RMB . A cég magas hőmérsékletű ötvözetek, magas hőmérsékleten kopásálló ötvözetek, magas hőmérsékleten hőálló ötvözetek és magas hőmérsékletű korrózióálló ötvözetek gyártására specializálódott – pontosan azok az anyagcsaládok, amelyeket a petrolkémiai, finomítói és hőenergia-alkalmazások igényelnek.

Mint petrolkémiai öntvénygyártó és a globális piacokat kiszolgáló petrolkémiai öntvénygyár, a Jiangsu Huaye Technology átfogó termékportfóliót kínál, amely a magas hőmérsékletű alkatrészekre vonatkozó követelmények teljes spektrumát kielégíti:

• Szuperötvözet öntvények és magas hőmérsékletű ötvözet kovácsolt anyagok — igényes repülőgép-, tengeri- és petrolkémiai nyomáselemekhez.
• Háromhengeres hatkarú szerelvények — a cső- és szalagfeldolgozó sorokon használt precíziós öntvényszerelvények.

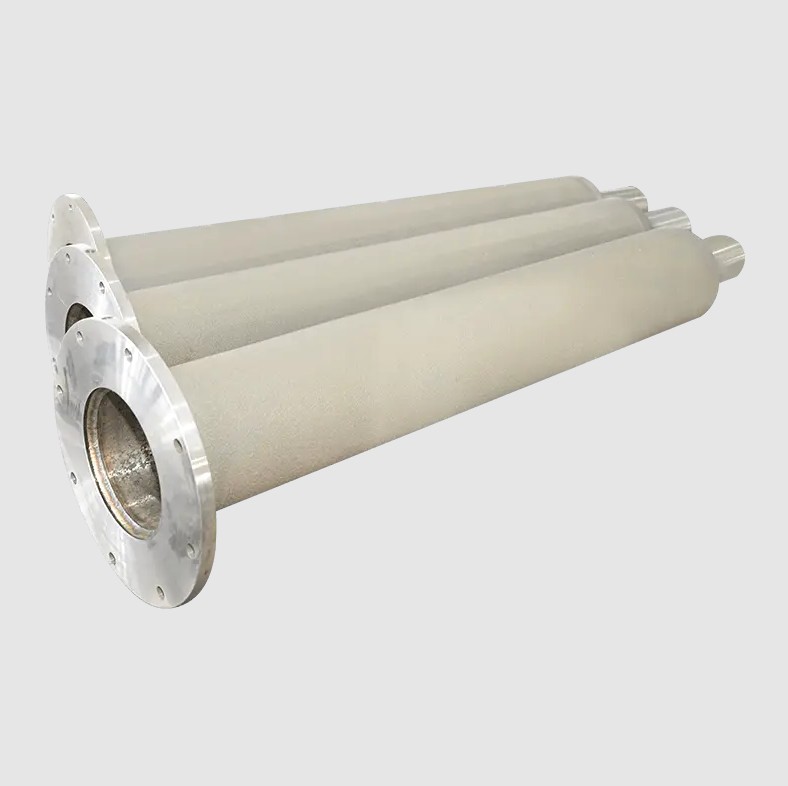

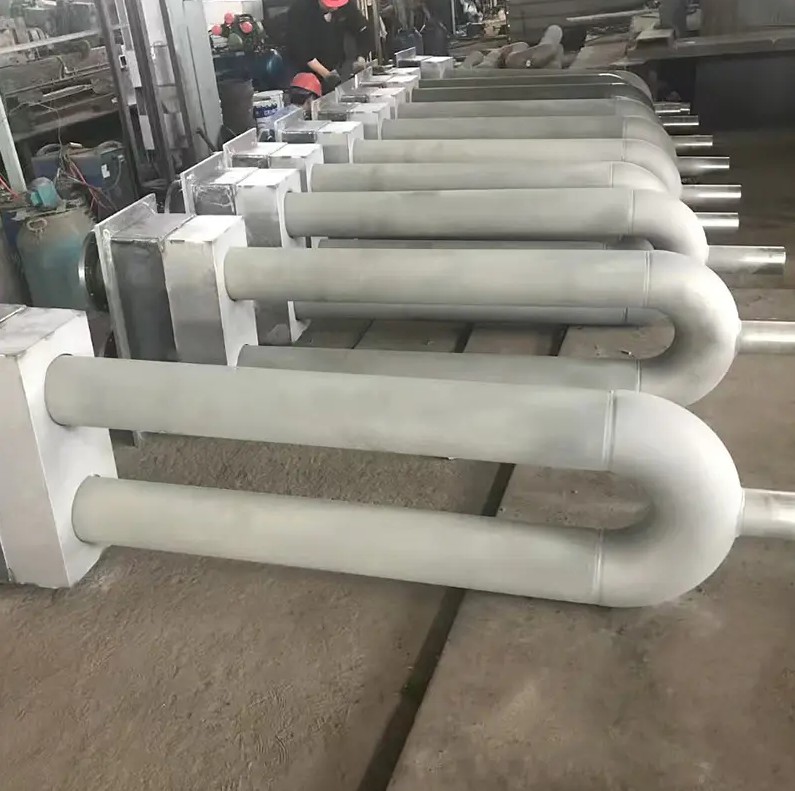

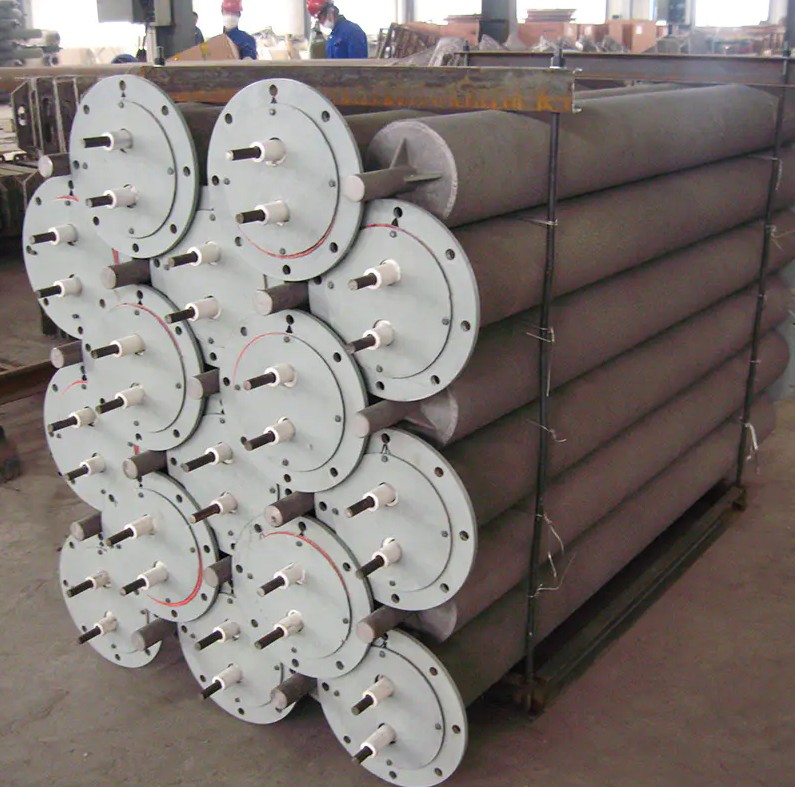

• Sugárzó csövek — centrifugálisan öntött hőálló ötvözet csövek ipari kemencefűtési rendszerekhez, amelyek hatékony közvetett fűtést biztosítanak ellenőrzött atmoszférában.
• Energiatakarékos kemencehengerek — a szalagacél-feldolgozó ipar folyamatos izzító- és horganyzósoraihoz tervezték.
• Anyag kosarak és tálcák — hőálló öntvények szakaszos hőkezelő kemencékhez kohászati és alkatrészgyártási alkalmazásokban.
• Tengelyhüvelyek, tartókarok és a kapcsolódó szerkezeti öntvények — a forgó és statikus kemenceberendezések kopás- és magas hőmérséklet-állóságának biztosítása.
• Energiatakarékos ipari kemencék — komplett kemencemegoldások, amelyek integrálják a vállalat saját hőálló öntvényeit fejlett égés- és szabályozási technológiával.

Ezeket a termékeket a repülőgépipar, a tengerészet, a petrolkémiai, a hőenergia, a kohászat és a szalagacél-feldolgozó vevők számára szállítják – olyan iparágakban, amelyek a legszigorúbb anyag- és méretminőségi követelményeket támasztják a gyártásban. A Jiangsu Huaye Technology integrált képességei – beleértve az ötvözettervezést, az öntödei gyártást, a megmunkálást, a hőkezelést, az NDT-t és a gyári összeszerelést – lehetővé teszik a vállalat számára, hogy a nyers öntvények helyett komplett megoldásokat szállítson, lerövidítve az ellátási láncokat és csökkentve a teljes projektkockázatot a petrolkémiai üzemek üzemeltetői és mérnöki vállalkozói számára világszerte.

Petrolkémiai öntvények beszállítójának kiválasztása: Kulcsfontosságú értékelési kritériumok

A petrolkémiai öntvényszállítókat értékelő mérnököknek és beszerzési szakembereknek fel kell mérniük a következő képességeket és bizonyítványokat:

1. Ötvözet-szakértelem és összetétel-ellenőrzés — az öntöde rendszeresen önti-e a meghatározott ötvözetminőségeket (HK, HP-Nb, 35Cr-45Ni, nikkel szuperötvözetek)? Kérjen bizonyítékot a házon belüli OES spektrometriáról és az olvadékkémiával kapcsolatos statisztikai folyamatszabályozásról.
2. Öntési folyamat képessége — győződjön meg arról, hogy az öntödében az alkatrész geometriájának megfelelő eljárás (centrifugálás, befektetés, homok) van-e, és hogy a berendezés kalibrált, karbantartott állapotban van.
3. Hőkezelés facilities — controlled-atmosphere furnaces with calibrated thermocouples traceable to national standards are essential for repeatable microstructure development. Verify furnace uniformity survey (AMS 2750 or equivalent) compliance.
4. NDT accreditation — NDT personnel should hold Level II or Level III certification per ASNT SNT-TC-1A or EN ISO 9712. Radiographic facilities should have current radiation source licenses.
5. Traceability and documentation — full heat traceability from raw material to finished casting, with material test reports, heat treatment records, and NDT certificates issued as standard.
6. Third-party certification — ISO 9001 quality management certification is the baseline; sector-specific approvals (ASME "U" stamp, PED notified body approval) add further assurance for pressure equipment applications.
7. References and service history — request references from comparable petrochemical plant operators; cast tube life data from operating furnaces is the most compelling evidence of alloy and process capability.

Frequently Asked Questions About Petrochemical Casting

What is the difference between a casting and a forging in petrochemical applications?

Castings are produced by pouring molten metal into a mold; forgings are produced by mechanically working solid metal under pressure. Castings offer greater design freedom for complex shapes and can accommodate alloys that are difficult to forge (such as highly alloyed heat-resistant grades). Forgings typically have superior tensile strength and toughness due to the wrought, work-hardened microstructure. In petrochemical applications, centrifugally cast tubes are preferred for furnace service due to their wall-thickness uniformity and coarse grain creep resistance; forgings are used for flanges, valve bodies, and fittings where impact toughness and weldability are priorities.

How long do petrochemical castings typically last in service?

Design life targets vary by application. Ethylene cracker and steam reformer tubes are typically designed for 100.000 óra (approximately 11 years) of continuous operation. In practice, actual tube life can range from 60,000 to over 150,000 hours depending on operating temperature accuracy, decoking frequency, feedstock sulfur content, and tube alloy quality. Static castings such as valve bodies and flanges often outlast the plant's intended 30-year design life if correctly specified and maintained.

Can petrochemical castings be repaired by welding?

Weld repair of heat-resistant austenitic castings is possible but requires careful procedure development because the alloys are susceptible to hot cracking and strain-age cracking in the heat-affected zone. Repairs must use matching or overmatching filler metals and, for HP and higher alloys, preheat and post-weld heat treatment to restore the microstructure. For furnace tubes in creep service, weld repairs are generally not accepted for pressure-bearing zones; replacement is the standard approach.

What is the role of silicon in petrochemical casting alloys?

Silicon (Si) additions of 1.5–2.5 wt% are included in many petrochemical casting alloys — particularly those intended for carburizing service — because Si forms a dense SiO₂ sub-layer beneath the Cr₂O₃ surface oxide, acting as a secondary barrier to carbon ingress. However, silicon also reduces creep ductility and promotes sigma phase formation, so its content must be carefully balanced against these negative effects.
